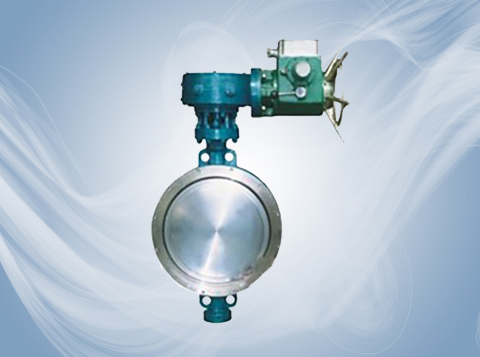

D973H電動多層次金屬硬密封蝶閥

【型號】:D973H

【通經】:DN50-DN2000

【壓力】:PN6/PN10/PN16/PN25/PN40

【溫度】:碳鋼:-29℃~425℃ 不銹鋼-40℃~600℃

【閥體材質】:鑄鐵、不銹鋼、鉻鉬鋼、合金鋼

【適用介質】:空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等

D973H電動多層次金屬硬密封蝶閥

產品介紹

D973H由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

產品特點

D973H電動多層次硬密封蝶閥系列產品,系長壽命、節能型蝶閥。其結構采用三維編心原理設計,閥座采用硬軟密封兼容的多層次結構,加工精湛,工藝先進。

技術參數


Dd973H電動多層次金屬硬密封蝶閥外形尺寸

公稱通徑 長度 外形尺寸(參考值) 連接尺寸(標準值) 重量
標準值 (kg)
  H Dd973H PN0.6MPa PN1.0MPa
毫米 英寸 L H3 A3 B3 D1 Z-d D1 Z-d
50 2 43 112 530 250 255 110 4-14 125 4-18 12
65 2月21日 46 115 530 250 255 130 4-14 145 4-18 13
80 3 64 120 565 250 255 150 4-18 160 8-18 15
100 4 64 138 600 250 255 170 4-18 180 8-18 17
125 5 70 164 640 250 255 200 8-18 210 8-18 27
150 6 76 175 705 300 315 225 8-18 240 8-22 29
200 8 89 215 775 300 315 280 8-18 295 8-22 45
250 10 114 243 945 300 315 335 12-18 350 12-22 69
300 12 114 285 1070 300 315 395 12-22 400 12-22 86
350 14 127 320 1140 300 315 445 12-22 460 16-22 122
400 16 140 350 1210 300 315 495 16-22 515 16-26 141
450 18 152 350 1335 575 714 550 16-22 565 20-26 191
500 20 152 380 1415 575 714 600 20-22 620 20-26 260
600 24 154 435 1605 656 810 705 20-26 725 20-30 380
700 28 165 480 1844 656 810 810 24-26 840 24-30 450
800 32 190 530 2040 656 810 920 24-30 950 24-33 650
900 36 203 595 2255 785 863 1020 24-30 1050 28-33 830
1000 40 216 650 2380 785 863 1120 28-30 1160 28-36 1050
1200 48 254 775 2640 785 863 1340 32-33 1380 32-39 1400
1400 56 279 870 2886 . . 1560 36-36 1590 36-42 1900
1600 64 318 1000 3156 . . 1760 40-36 1820 40-48 2900
1800 72 356 1110 3421 . . 1970 44-39 2020 44-48 4000
2000 80 406 1250 3685 . . 2180 48-42 2230 48-48 5300

Dd973H電動多層次金屬硬密封蝶閥主要技術參數

公稱通徑 DN(mm) 50~2000 50~500
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
滲漏率 <0.1×DNmm3/s(符合GB/T13927-92標準)
適用溫度 碳鋼:-29℃~425℃ 不銹鋼-40℃~600℃
適用介質 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式 蝸桿蝸輪傳動、氣傳動、電傳動


Dd973H電動多層次金屬硬密封蝶閥主要零部件

零件名稱 材料
閥體 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 不銹鋼與耐高溫石棉板組合成多層次
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
軸承 奧氏體不銹鋼、304氮化
填料 柔性石墨


Dd973H電動多層次金屬硬密封蝶閥主要性能參數

設計標準 :GB/T12238-1989;JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
