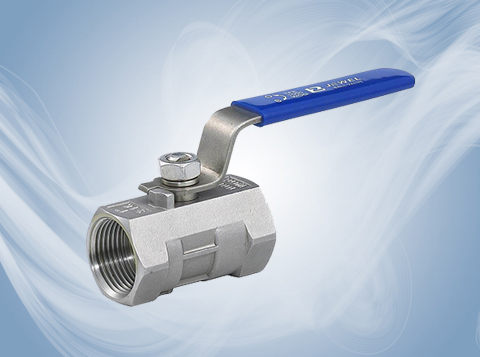

手動一片式內螺紋球閥

【型號】:Q111F

【通經】:1/4"-2"

【壓力】:PN1.0~4.0MPa

【溫度】:-29~300℃

【閥體材質】:鑄鋼/不銹鋼

【適用介質】:水、蒸汽、油品、硝酸、醋酸等

{dede:field.title/}

產品介紹

一片式內螺紋球閥產品特征
一片式內螺紋球閥公稱壓力:1.6-4.0MPa
適用穩定范圍:-20~232℃~300℃
適用介質:水、油、氣及某些腐蝕性液體
螺紋類型:G。NPT。BSPT。BSP。DI259/2999


產品特點

Q111F 型 PN16~PN63 內螺紋球閥適用于 PN1.0~4.0MPa,工作溫度 -29~180℃(密封圈為增強聚四氟乙烯)或 -29~300℃(密封圈為對位聚苯)的各種管路上,用于截斷或接通管路中的介質,選用不同的材質可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

技術參數

一片式內螺紋球閥主要零件材料

零件名稱

材質

密封圈

聚四氟乙烯

球體

鑄鋼/不銹鋼

閥蓋

鑄鋼/不銹鋼

閥體

鑄鋼/不銹鋼

閥桿

不銹鋼

止推墊圈

聚四氟乙烯

填料

聚四氟乙烯

填料壓蓋螺母

碳鋼/不銹鋼

墊圈

碳鋼/不銹鋼

閥桿螺母

碳鋼/不銹鋼

手柄套

塑料PLASTIC

手柄

碳鋼/不銹鋼

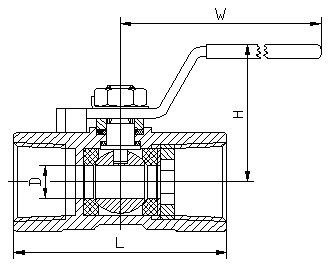

 一片式內螺紋球閥 結構圖

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2"
D 5.0 7.0 9.2 12.5 15.0 20.0 24.5 32
L 40 45 56.5 60 72 78 85 100
H 35 37 43.5 47 50 57 69 74.5
E 64 70 90 90 103 103 127 127
