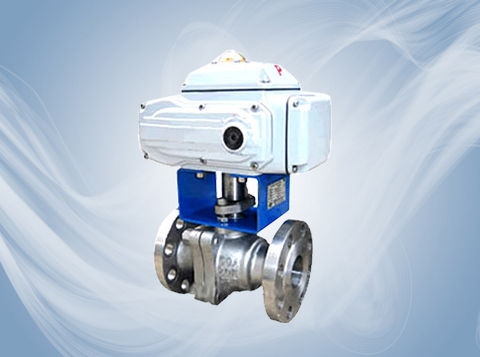

Q941Y浮動軟密封電動球閥

【型號】:Q941Y

【通經】:DN15~DN300

【壓力】:PN16~PN63

【溫度】:-29~450℃

【閥體材質】:鑄鋼,不銹鋼304,316,316L

【適用介質】:水、蒸汽、油品等

{dede:field.title/}

產品介紹

Q941F 型 PN16~PN63 浮動軟密封電動球閥:電動驅動、法蘭連接形式、浮動球直通式,密封形式采用軟密封、閥座密封面材料為氟塑料,公稱壓力 PN16~PN63、公稱尺寸 DN15~DN200、適用溫度為 -28~300℃,閥體材料為碳素鋼或不銹鋼。 Q941F 型 PN16~PN63 浮動軟密封電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式,由 DCL 系列精小型電動執行器(也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構)與超短球閥組成。電動執行機構內置伺服系統,無須另配伺服放大器,輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊,體積小,重量輕,閥座與端面法蘭距離近,物料滯留少,密封性能優越等特點。

產品特點

Q941Y軟密封電動浮動球閥適用于兩位切斷、調節的場合。

技術參數

Q941Y軟密封電動浮動球閥PN16~PN63性能參數

型號

PN

工作壓力 / MPa

適用溫度 / ℃

適用介質

Q941F-16C

16

1.6

≤ 180

水、氣、油

Q941F-25C

25

2.5

Q941F-40C

40

4

Q941Y-16C

16

1.6

≤ 425

水、氣、油含顆粒介質

Q941Y-25C

25

2.5

Q941Y-40C

40

4

Q941F-16P

16

1.6

≤ 180

硝酸類

Q941F-25P

25

2.5

Q941F-40P

40

4

Q941Y-16P

16

1.6

≤ 450

水、氣、油含顆粒介質

Q941Y-25P

25

2.5

Q941Y-40P

40

4

Q941F-16R

16

1.6

≤ 180

硝酸類

Q941F-25R

25

2.5

Q941F-40R

40

4

Q941Y-16R

16

1.6

≤ 450

水、氣、油含顆粒介質

Q941Y-25R

25

2.5

Q941Y-40R

40

4

Q941F-16I

16

1.6

-29~150

水、蒸汽、氣體、油品等

Q941F-25I

25

2.5

Q941F-40I

40

4

Q941F-63I

63

6.3



產品零部件材料:

Q941Y軟密封電動浮動球閥PN16~PN63零部件材料



型號

材料



閥體

閥桿

密封面

填料



Q941F-16C

WCB

2Cr13

PTFE、增強 PTFE

PTFE



Q941F-25C

304



Q941F-40C

316



Q941Y-16C

1Cr18Ni9Ti

金屬堆焊鈷基

柔性石墨



Q941Y-25C

1Cr18Ni12Mo2Ti



Q941Y-40C





Q941F-16P

CF8

304

PTFE、增強 PTFE

PTFE



Q941F-25P



Q941F-40P



Q941Y-16P

金屬堆焊鈷基

柔性石墨



Q941Y-25P



Q941Y-40P



Q941F-16R

CF8M

316

PTFE、增強 PTFE

PTFE



Q941F-25R



Q941F-40R



Q941Y-16R

金屬堆焊鈷基

柔性石墨



Q941Y-25R



Q941Y-40R



Q941F-16I

合金鋼

不銹鋼



Q941F-25I



Q941F-40I



Q941F-63I

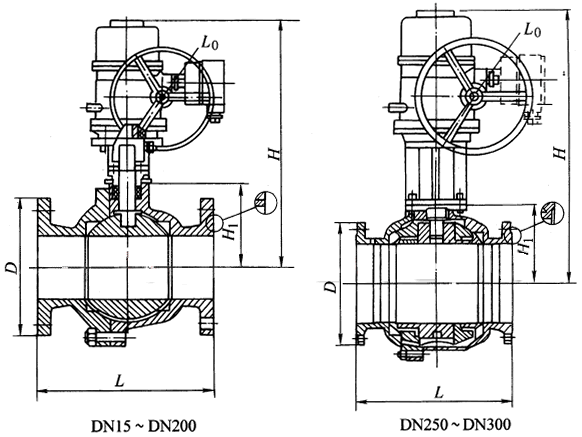

產品外形結構尺寸:

Q941Y-16軟密封電動浮動球閥外形結構尺寸

DN

L

D

H

H1

L0

重量 / kg

15

130

95

340

39

120

25

20

130

105

353

43

120

26

25

140

115

353

48

120

27

32

165

135

378

58

120

28

40

165

145

378

62.5

120

30

50

200

160

405

76

418

37

65

220

180

435

86

418

42

80

250

195

450

100

418

51

100

280

215

570

131

418

90

125

320

245

592

148

418

125

150

360

280

623

173

585

178

200

457

335

689

219

585

243

250

533

405

765

260

585

380

300

610

460

885

305

585

535



Q941Y-25軟密封電動浮動球閥外形結構尺寸

DN

L

D

H

H1

L0

重量 / kg

15

140

95

340

39

120

25

20

152

105

353

43

120

26

25

165

115

353

48

120

28

32

178

135

378

58

120

30

40

190

145

378

62.5

120

32

50

216

160

405

76

418

41

65

241

180

435

86

418

50

80

283

195

450

100

418

57

100

305

230

578

134

418

103

125

381

270

597

148

418

145

150

403

300

643

173

585

213

200

419

360

728

223

585

285

250

568

425

765

283

585

415

300

648

485

885

321

585

770



Q941Y-40軟密封電動浮動球閥外形結構尺寸

DN

L

D

H

H1

L0

重量 / kg

15

140

95

340

39

120

26

20

152

105

353

43

120

27

25

165

115

353

48

120

30

32

178

135

378

58

120

31

40

190

145

378

62.5

120

33

50

216

160

405

76

418

41

65

241

180

435

86

418

50

80

283

195

450

100

418

57

100

305

230

578

134

418

108

125

381

270

597

148

418

182

150

403

300

643

173

585

220

200

419

375

728

223

585

303

250

568

445

863

283

585

455

300

648

510

901

321

585

740



Q941Y-63軟密封電動浮動球閥外形結構尺寸

DN

L

D

H

H1

重量 / kg

15

140

105

70

210



20

152

130

75

250

7.2

25

165

140

85

261

9

32

178

155

100

262

13

40

190

170

115

294

15

50

216

180

130

352

19

65

241

205

155

398

42

80

283

215

180

461

50

100

305

250

210

488

68

125

381

108

150

403

140
