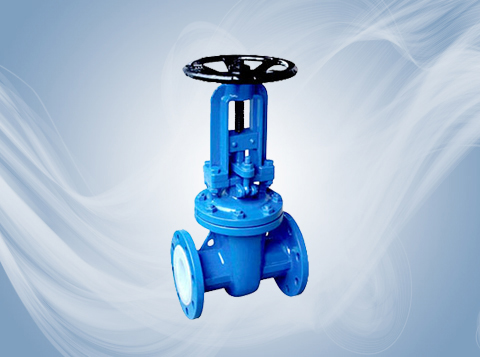

Z41F手動襯氟法蘭閘閥

【型號】:Z41F46-16C

【通經】:DN40-800

【壓力】:0.6、1.0、1.6、Class150、JIS10K

【溫度】:-28~180℃

【閥體材質】:碳鋼、鑄鐵

【適用介質】:水等

{dede:field.title/}

產品介紹

Z41F46-16C防腐蝕襯氟閘閥適用在-50℃~150℃的各種濃度的硫 酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,FEP還適用于各種濃度的強堿 有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四 級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

產品特點

1、產品連接件少,整體鋼性好。
2、截流速度快。
3、開度限位機構方便,靈活,精確。
4、體形小巧,外形美觀。
5、操作簡單,省力,維修方便。
6、流體阻力小,密封面受介質的沖蝕小。
7、介質流向不愛限制,不擾流,不降低壓力。

技術參數

公稱通 主要外形尺寸和連接尺寸 重量(Kg)
D0 L D D1 D2 D8 b Z-¢d H H1 D0
Z42H-16C
500 - 700 705 650 608 - 44   - 2676 - -
600 - 800 840 770 718 - 48   - - - -
700 - 900 910 840 788 - 50   - - - -
Z41F46
50 50 250 160 125 100 - 20   400 470 200 25
65 50 265 180 145 120 - 22   400 470 200 27
80 80 280 195 160 135 - 22   469 578 240 37
100 80 300 230 190 160 - 24   469 578 240 46
125 100 325 270 220 188 - 28   555 686 280 76
150 100 350 300 250 218 - 30   555 686 280 83
200 150 400 360 310 278 - 34   713 898 320 130
250 200 450 425 370 332 - 36   872 1114 360 202
300 300 500 485 430 390 - 40   1188 1508 720 511
400 300 600 610 550 505 - 48   1188 1508 720 898
